Fluidyn-VENTIL
사용자 친화적인 CFD 소프트웨어로, 내부 유동 시뮬레이션을 수행합니다. 세부적으로 밀폐된 공간에서 공기 흐름패턴, 열효과, 오염제어, 위험평가(화재 및 폭발)를 예측하는데 사용이 됩니다.

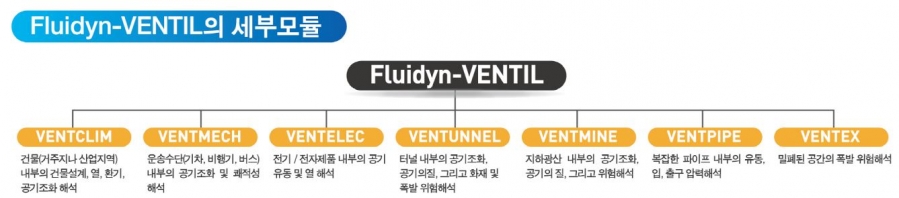

Fluidyn-VENTIL의 세부모듈
Fluidyn-VENTIL은 CFD(전산유체역학) 솔루션으로 이용하여 건물, 운송수단, 전기 및 전자제품, 터널, 광산, 및 파이프 내부의 환기 및 산업위험분석을 수행할 수 있습니다. Fluidyn-VENTIL은 밀폐 또는 반밀폐된 공간에서 환기 및 산업위험분석에 대하여 연속 또는 우발적인 확산의 경우에 사용할 수 있습니다. 위험분석의 경우는 유해가스 확산, 화재의 영향, 폭발의 영향과 같은 다양한 위험 가능성에 미치는 영향에 관련된 계산입니다.





Fluidyn-VENTIL 사용방법

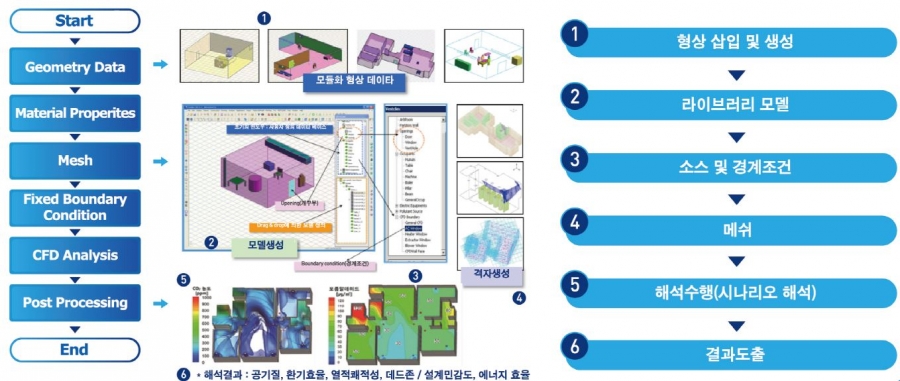

Fluidyn-VENTIL은 각각의 세부모듈을 사용하기 위해서 사용자가 형상, 메쉬, 그리고 모델구성을 정의하도록 간단하게 만든 사용자 친화적인 인터페이스로 구성이 되어 있습니다. 건물내부의 모델링단계는 형상모델의 생성, 실행조건들, 자동격자 생성또는 사용자선택, 수치해석, 유동, 온도, 습도, 오염물질 농도의 시각화, 그리고 통풍장치의 위치 및 형상 최적화를 통해서 수행이 됩니다. 따라서, HVAC(공기조화해석), 실내 이용자의 열적 쾌적성 해석, 오염추적, 위험평가, 화재 및 연기해석 등을 수행하게 됩니다. 이때, 고온의 플럭스와 부력문제(화재해석), 매우 일시적인 연소흐름(폭발)과 같은 환기문제들이나 연성된 물리적 현상의 솔루션들은 Fluidyn-MP와 연동하여 솔루션을 제공합니다.





Fluidyn-VENTCLIM의 특징

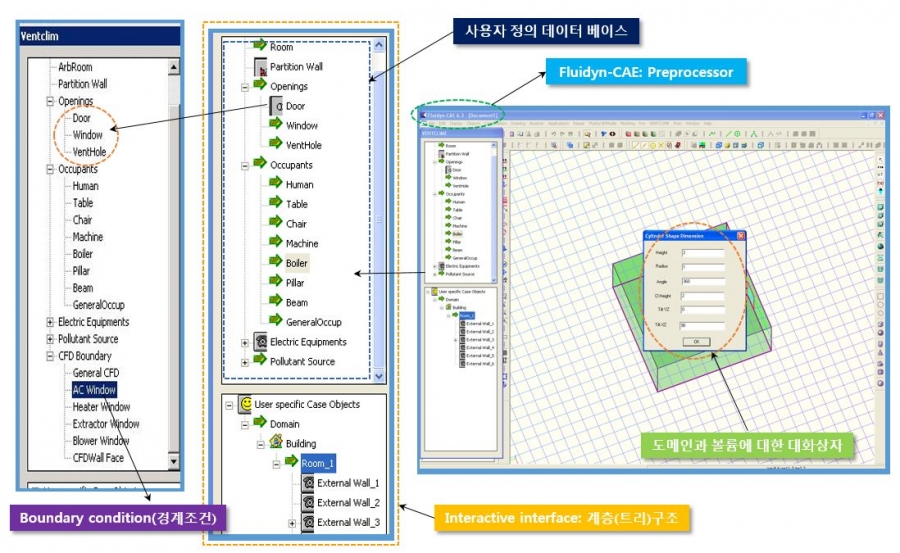

Fluidyn-VENTCLIM은 건물 설계 및 관리하는 고객을 위해서 특별히 개발된 VENTIL의 사용자 맞춤형 모듈입니다. 실내의 열분포, 환기, 공기질 그리고 폭발에 대한 사용자 친화적인 CFD 소프트웨어입니다. 비전공자들도 도메인 및 볼륨에 대한 대화형 사용자 인터페이스, 데이터 베이스에 사전 정의된 개체(라이브러리 컴포넌트), 계층구조, 개구부와 경계조건을 이용하여 쉽게 모델링(Drag&drop방식) 및 해석을 수행할 수 있습니다.





Fluidyn-VETEX의 특징
사용자 맞춤형 모듈로서 Fluidyn-MP와 Fluidyn-VENTIL의 제품군입니다. 고체폭발 모델링인 TNT와 RDX를 가지고 있으며, explicit structure solver와 연성이 되어 있어서, 구조물의 완전성(structure integrity)을 해석할 수 있습니다. 가스폭발을 위한 deflagration과 고체폭발을 위한 detonation해석을 수행할 수 있습니다. Fluidyn-MP와 연동하여 구조물에 충격파 전달, 구조물의 스폴링 및 파열, 그리고 대변형율 변형을 확인할 수 있습니다. 또한 경험적 모델의 검증으로 UVCE(증기운 폭발), 보일오버효과, 과압, 가스폭발, 먼지, 그리고 고체폭발(자연발화성)을 수행할 수 있습니다.

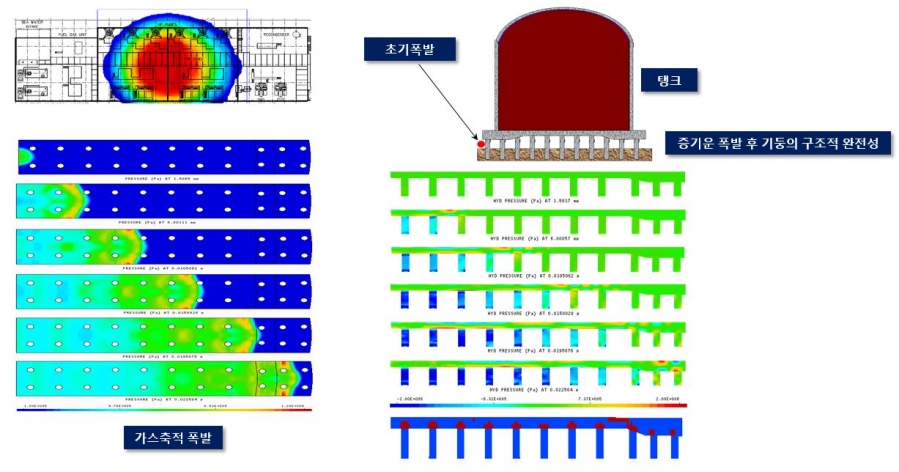

 증기운 폭발 후 구조적 완전성에 관련된 시뮬레이션으로 가장 위험한 경우는 탱크가 기울어지고, 기둥(지지대)이 깨졌을 경우인데, 콘크리트 기둥은 폭연(delfagration)의 압력하중보다 처음에 전달된 충격파에 더 영향을 받게 됩니다.



Fluidyn-VENTIL의 적용사례

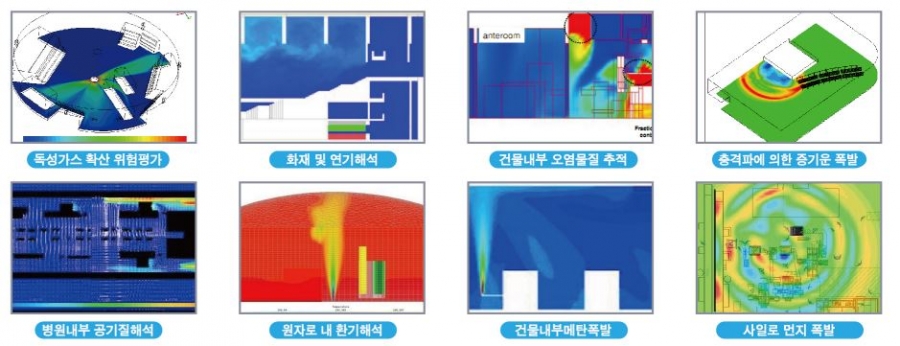

Fluidyn-VENTIL을 이용하여 밀폐된 공간 및 반밀폐된 공간의 공기질해석, 환기해석, 화재 및 연기해석, 위험분석 및 평가, 오염물질추적, 증기운폭발, 가스폭발, 그리고 먼지폭발등 다양하게 적용한 사례들이 있습니다.
