Filament Winding Machine

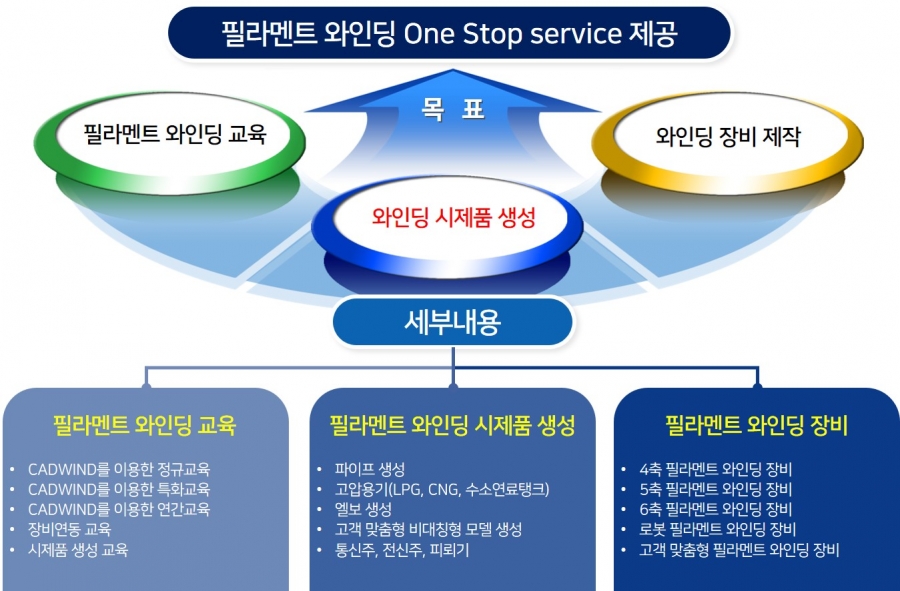

㈜코어컨버전스는 필라멘트 와인딩 관련 One Stop Service를 제공하는 회사로서, 컨설팅, 필라멘트 와인딩 교육, 필라멘트 와인딩 시제품 생성, 그리고 필라멘트 와인딩 장비를 공급합니다. 필라멘트 와인딩 장비의 경우는 고객의 요구 조건에 따른 사용자 맞춤형으로 제공합니다. 사용자 맞춤형 장비는 고객과의 관계 특성상 보안이 필요하기 때문에, 고객과의 미팅 시, 고객의 요구 조건을 반영한 필라멘트 와인딩 장비 컨셉 모델을 제공합니다.
사용자 맞춤형 필라멘트 와인딩 소프트웨어 제공

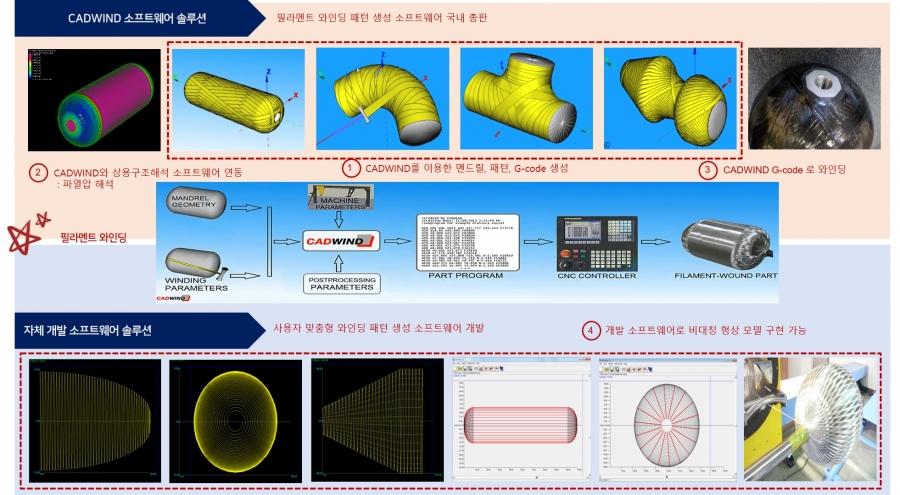

전통적인 필라멘트 와인딩의 경우, 필라멘트 와인딩 패턴 생성 소프트웨어로, CADWIND를 제공하고 있습니다. CADWIND 소프트웨어를 이용하여 멘드릴 생성, 패턴(Helical, Hoop, Combination)생성, G-code 생성하여 필라멘트 와인딩 장비를 구동합니다. 또한, CADWIND는 각종 상용구조해석 소프트웨어(ANSYS, NASTRAN, ABAQUS)가 파열압 해석을 수행하기 위한 입력파일을 제공합니다. CADWIND에서 ANSYS(.cdb), NASTRAN(.dat), ABQUS(.inp)의 파일을 생성할 수 있습니다.
저희 코어컨버전스는 전통적인 필라멘트 와인딩 외에 러버와인딩, 제로와인딩, 비대칭 형상 등에 관련된 사용자 맞춤형 소프트웨어 솔루션도 제공하고 있습니다.
사용자 맞춤형 시제품 생성

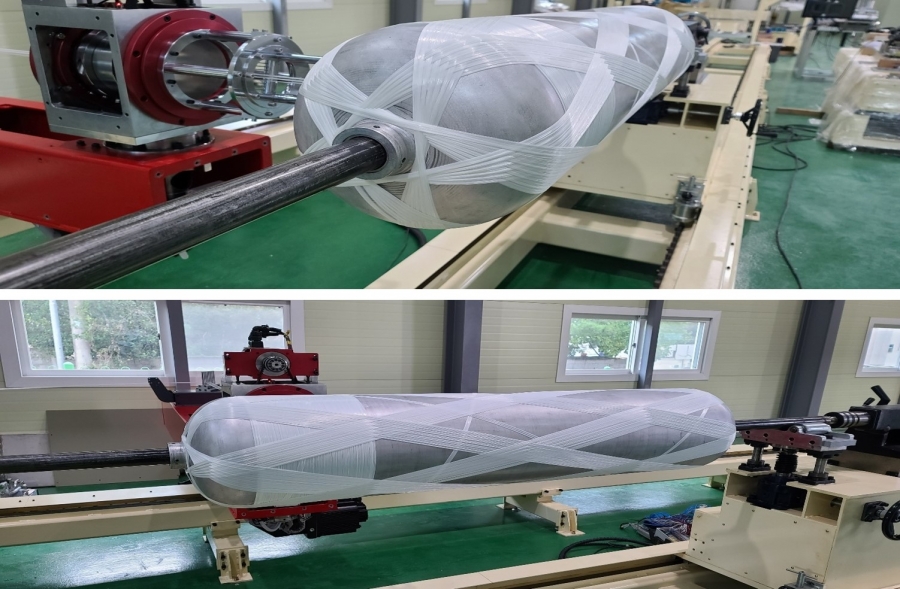

고객의 요구조건에 따라서, 사용자 맞춤형으로 다양한 시제품을 생성할 수 있습니다. 파이프(원형, 사각), 구, 고압용기(LPG, CNG, 수소연료탱크), 엘보, 통신주, 피뢰기 등 다양한 제품에 대한 시제품을 생성하여 고객에게 제공할 수 있습니다.
사용자 맞춤형 필라멘트 와인딩 장비 공급

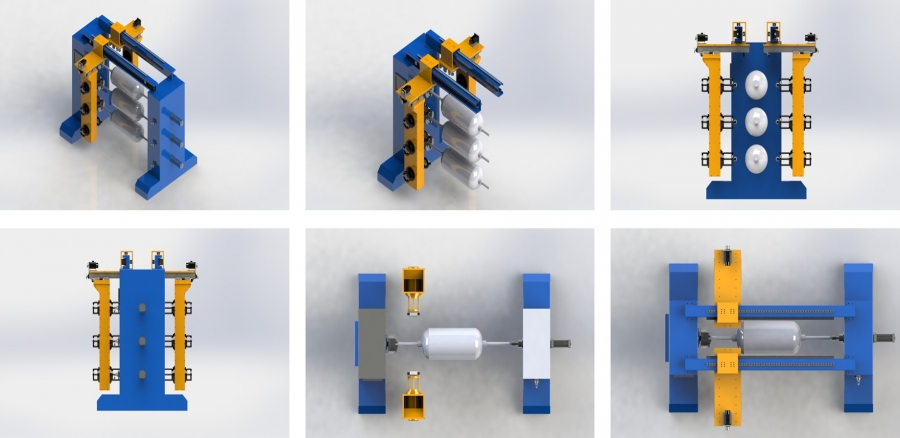

고객의 요구조건에 따라서, 사용자 맞춤형으로 다양한 필라멘트 와인딩 장비를 공급합니다. 축수에 따라서 2~6축 필라멘트 와인딩 장비(일반적으로 스핀들수 1~3개), 로봇 필라멘트 와인딩 장비, 고압용기 자동화 생산라인(로봇, 필라멘트 와인딩 장비, 경화오븐), 시직기, 경화오븐, 탈형기, 테이프 랩핑 장비, 그리고 하이브리드 장비(러버 와인딩, 제로 와인딩, 습식/건식 와인딩)를 공급하고 있습니다. 하이브리드 장비란 하나의 장비에서 러버 와인딩, 제로 와인딩, 필라멘트 와인딩을 함께 수행하는 것으로, 전통적인 필라멘트 와인딩 장비가 최대 6축인거에 비해서, 12축으로 와인딩을 진행합니다.
사용자 맞춤형 장비는 고객과의 관계 특성상 보안이 필요하기 때문에, 고객과의 미팅 시, 고객의 요구 조건을 반영한 필라멘트 와인딩 장비 컨셉 모델을 제공합니다.
자동 장력 조절 장치 공급
크릴박스는 와인딩 작업 시, 섬유의 장력을 제어하고 공급하는 장치로, 각각의 실의 장력을 측정하여 필라멘트의 풀림 속도 제어에 사용됩니다. 또한 중앙에 풀리는 속도 측정 센서와 연결되어 필라멘트의 풀림 속도 측정도 겸하고 있습니다. 보통 습식의 경우는 장력 제어 범위가 1~5kgf의 자동 장력 조절 장치를 사용하고, 건식(Tow Prepreg)의 경우 5~10kgf의 자동 장력 조절 장치를 사용합니다. 저희는 장력 제어 범위가 1~10kgf의 자동 장력 조절 장치를 공급하고 있습니다.
자동 장력 조절 장치의 경우, 고객과의 요구 조건을 반영한 미팅을 통해서, (주)코어컨버전스 공장에서 장력 오차 범위, 장력 제어 장치 컨셉등을 확인합니다.
필라멘트 와인딩 사용자 맞춤 교육 제공
저희 코어컨버전스는 필라멘트 와인딩 관련 사용자 맞춤 교육을 제공하고 있습니다. 기존에 필라멘트 와인딩 소프트웨어(CADWIND)를 이용한 멘드릴, 패턴 생성, G-code 생성 교육뿐만 아니라, 교육을 통해서 생성된 G-code를 가지고 직접 필라멘트 와인딩 제품을 생성하는 시제품 생성 교육을 저희 코어컨버전스 공장에서 진행을 합니다. 시제품 생성 교육의 경우는, 정기교육과 특화교육으로 나누어서 진행하며, 정기교육에서는 저희 코어컨버전스가 사용하는 멘드릴을 이용하여 시제품을 생성하는 교육이고, 특화교육의 경우는 사용자가 직접 멘드릴을 가지고 오셔서 시제품을 생성하는 교육입니다.
